TDK-Lambda近期推出的全新一代600W医疗电源CUS600M系列凭借其业界领先的高效率、小尺寸和低噪声等独特优势在市场上好评如潮。
除了被广泛应用的高效率，小尺寸单路输出供电之外，我们近期配合客户利于CUS600M电源为基础平台，辅助TDK-Lambda高效率大电流输出模块电源产品，并利用CUS600M内建有趣而实用的功能来实现医疗等级的高效率，高可靠性和长寿命设计的ATX供电方案。下面简单摘录部分医疗级ATX方案实现方式和差异性对比内容供业内用户和关心支持我们的朋友参考。医疗级高效率、高可靠性ATX供电方案框图如图一所示：
图一

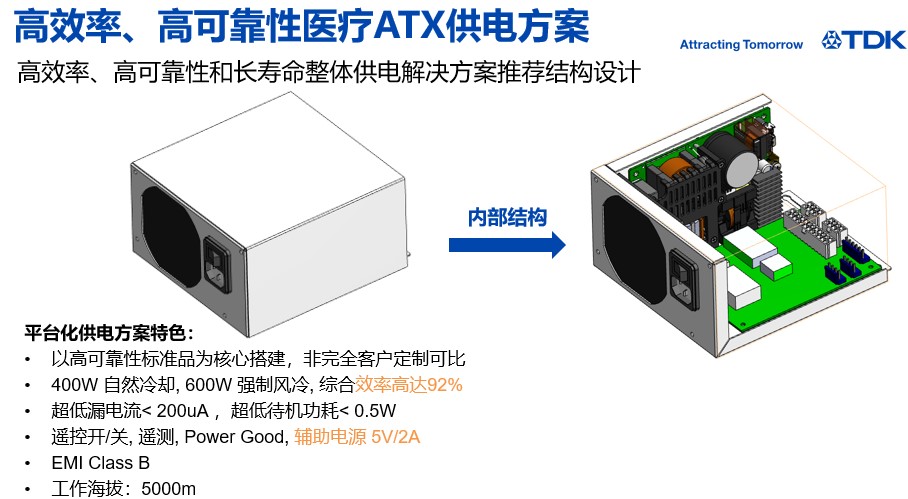

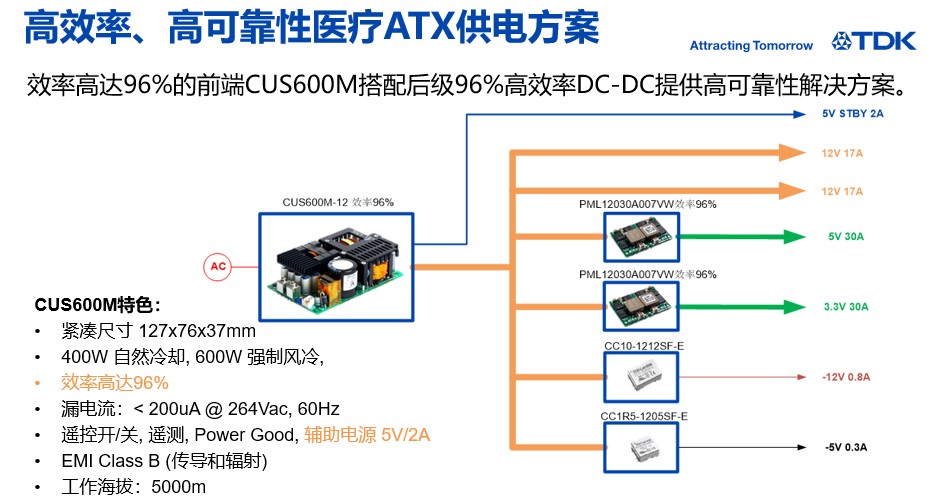

从图一可以看出整个供电方案为高效率CUS600M-12和高可靠性大电流输出PML系列模块电源两级组成。其中前级CUS600M效率高达96%，其自身发热要远远低于同等功率等级的传统医疗ATX电源产品。后级为96%转换效率的高可靠性大电流DC-DC模块电源PML系列，负责将12V分别转换为5V和3.3V低压供客户主板使用。另外还有部分小功率DC-DC板载模块电源负责信号部分供电。利用CUS600M-12内建的5V 2A辅助电源，PG (Power Good)和遥控开关机功能，搭配简单采样比较电路即可轻松实现输出的时序逻辑控制。图二显示高效率ATX方案兼容传统ATX结构设计。其整体外观布局，结构安装孔等均和原有传统医疗ATX电源产品保持一致。
图二

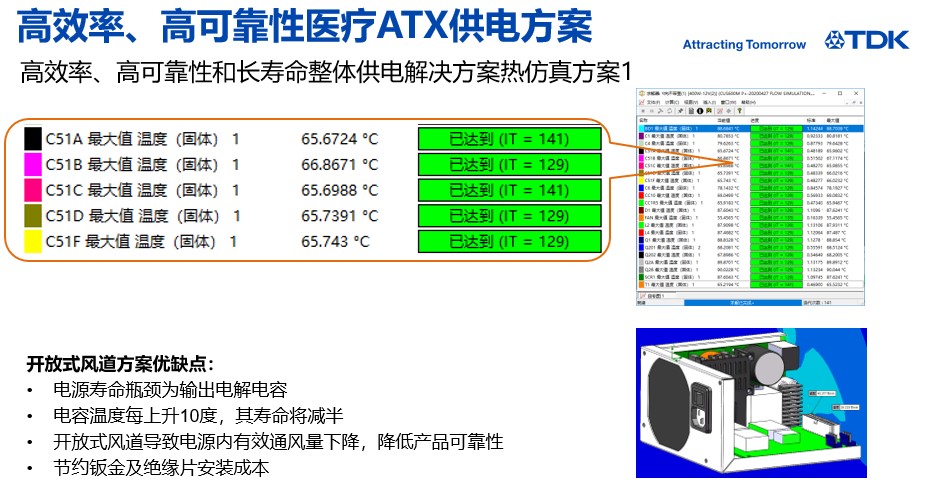

考虑到ATX电源实际装配在客户设备内部，为了节约钣金、绝缘片和安装成本，初步尝试省略上盖板，并根据实际工作状况做热仿真。半开放式结构优缺点和热仿真结果如图三所示：
图三

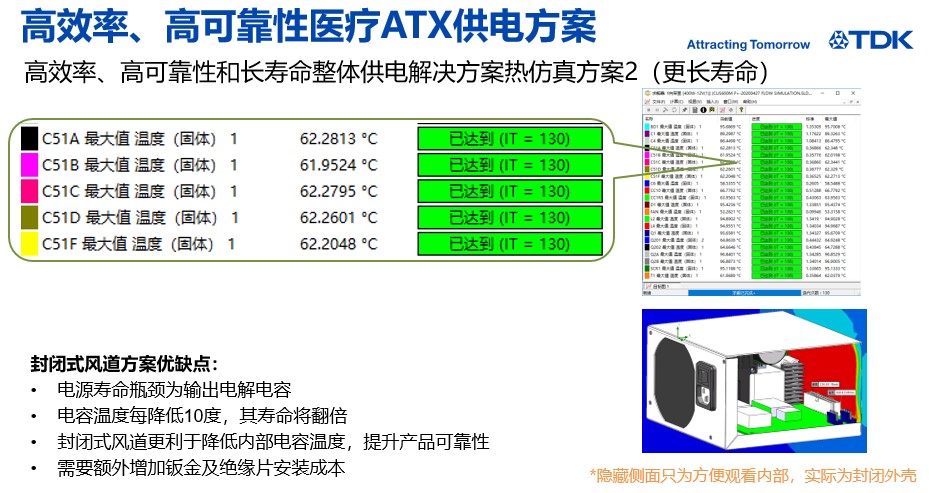

从图三可以看出采用L型底板结构的半开放式设计，其通过电源产品的有效通风量有所下降，导致电源内部关键元件，例如输出电容等相对温升偏高，降低产品的预期寿命。图四为封闭式设计结构的优缺点分析和相应热仿真试验结果。虽然材料和装配成本有所上升，但内部关键元件温度下降，明显延长产品预期寿命。这与医疗级整体ATX方案所追求的目标保持一致。
图四

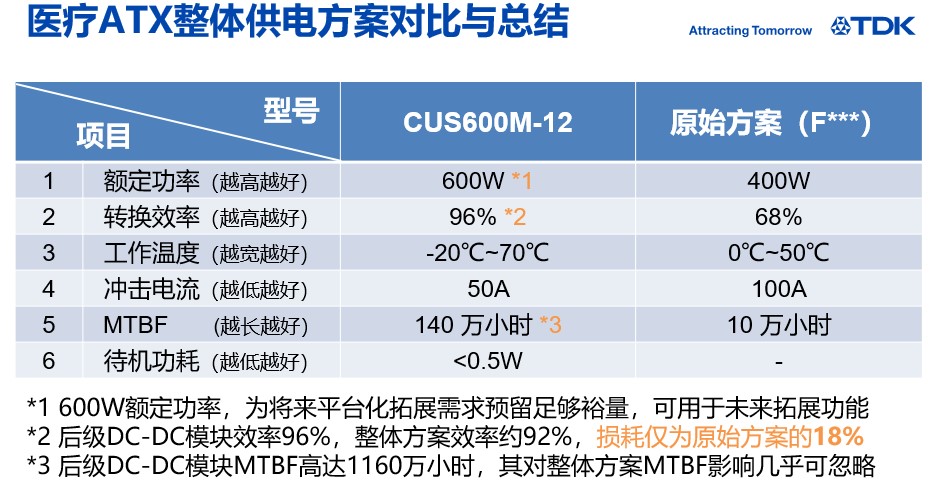

图五部分为医疗级ATX整体供电方案对比与小结。与原始方案相比，基于CUS600M的医疗ATX方案在系统转换效率、实际可用功率、工作温度范围、平均无故障间隔时间（MTBF）和待机功耗等多个角度要远远胜过传统医疗ATX方案。新的供电方案整体功率损耗仅为原始方案的18%，这将大大降低客户系统内部热设计压力，利于客户工程师进一步优化其自身散热和系统静音设计。
以上内容仅作抛砖引玉，仅供用户和关心支持我们的良师益友参考。谬误疏漏之处，还请不吝留言指正！
